Microrad微纳德低频电磁辐射分析仪套装PRO 1F热门产品
适用工作场所、公共环境的低频电磁辐射测量
适用标准及测量方法：
国家环保总局GB 8702-2014_《电磁辐射防护规定》
国家环保总局HJ/T 10.2-1996_《辐射环境保护管理导则-电磁辐射监测仪器和方法》
国家环保总局HJ/T 10.3-1996_《电磁辐射环境影响评价方法与标准》
国家环保总局HJ 24-2014_《环境影响评价技术导则 输变电工程》
国家环保总局HJ 681-2013_《交流输变电工程电磁环境监测方法（试行）》
国家卫生部GBZ 2.2-2007_《工作场所有害因素职业接触限值》
国家卫生部GBZ/T 189.3-2018_《工作场所物理因素测量第3部分：1Hz～100kHz 电场和磁场》
欧盟EN 50500-2008_《对人体暴露于铁路电子电气设备环境测量标准》
欧盟EN 62233-2008《对人体暴露于家用及类似用途电器电磁场的测量方法》
欧洲有关工人暴露于电磁场下引致的风险要求《2013/35/EU》

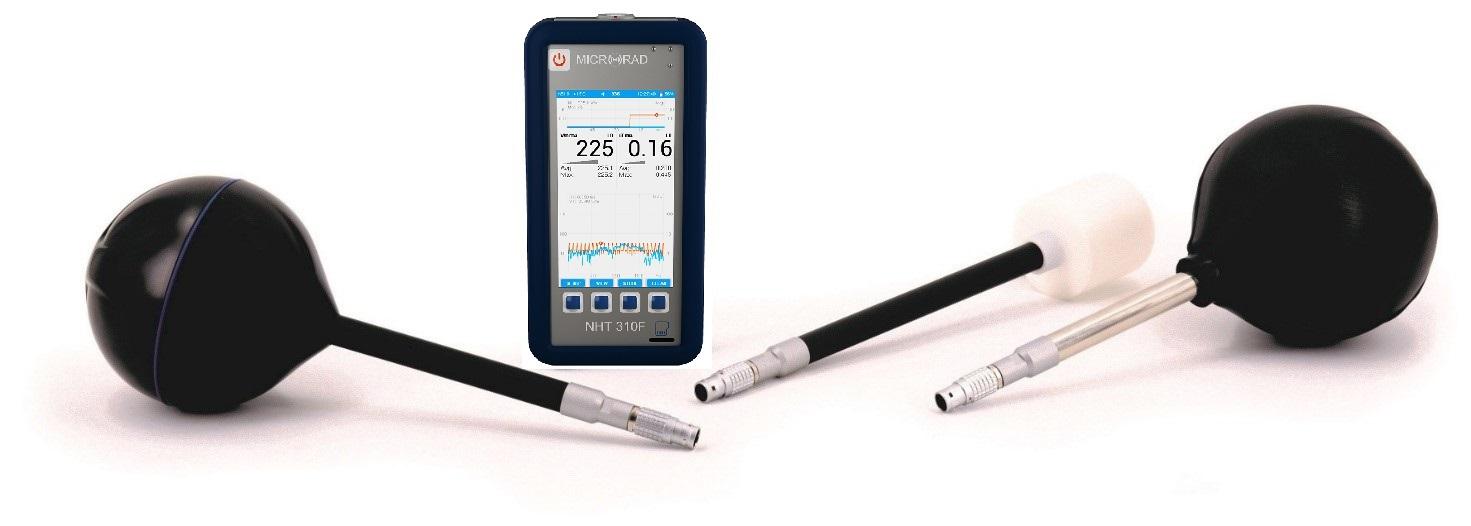

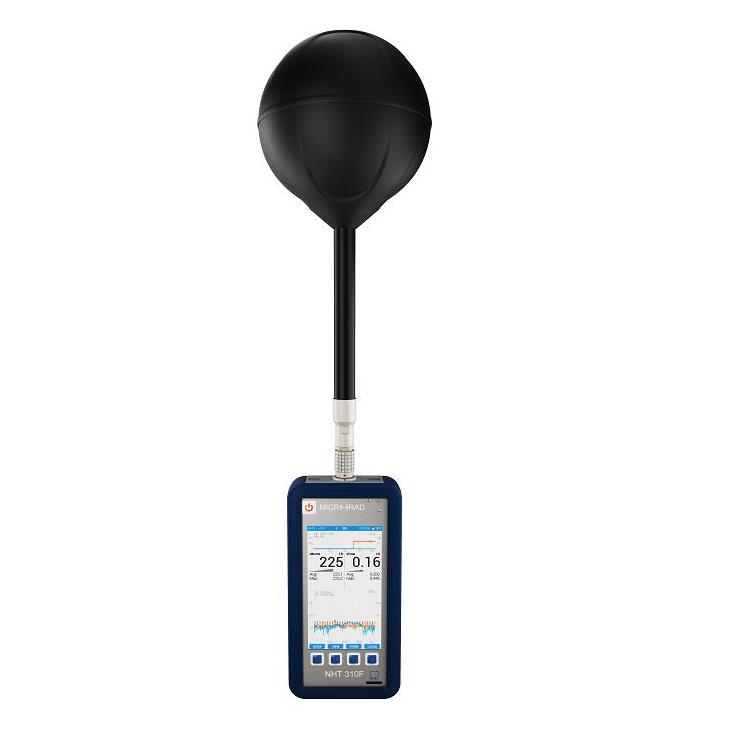

Microrad微纳德低频电磁辐射分析仪套装PRO 1F，其测量范围为DC – 100kHz，包含三维电场、磁场以及静态磁场测量探头，是微纳德推出的一款最新电磁辐射分析套装，集合了最新的技术及制造工艺，并结合高分辨率彩色触摸屏操作界面，可同时显示电磁场强度。此外，FFT频谱分析功能可获取低频信号的频率，便于准确评估对应频段信号的限值。
Microrad微纳德低频电磁辐射分析仪套装PRO 1F具备自动监测功能（数据自动采集、保存），可通过WIFI 模块与手机进行实时控制及数据采集，免去线缆连接的繁琐，并显示在Windows 操作系统（PC、平板电脑）和Android 设备（智能手机）上，设备可安装SD 卡进行数据存储，非常适合用于现场的低频环境测量，可针对不同环境下的低频电磁场进行精确地测量，即使是在复杂的电磁辐射环境中，仍能实现对静态磁场（如地磁场）、电气化铁道（如磁悬浮列车）、高压输变电系统（如发电厂、高压线、变电站）等各类电磁设施的电磁辐射的综合测量。

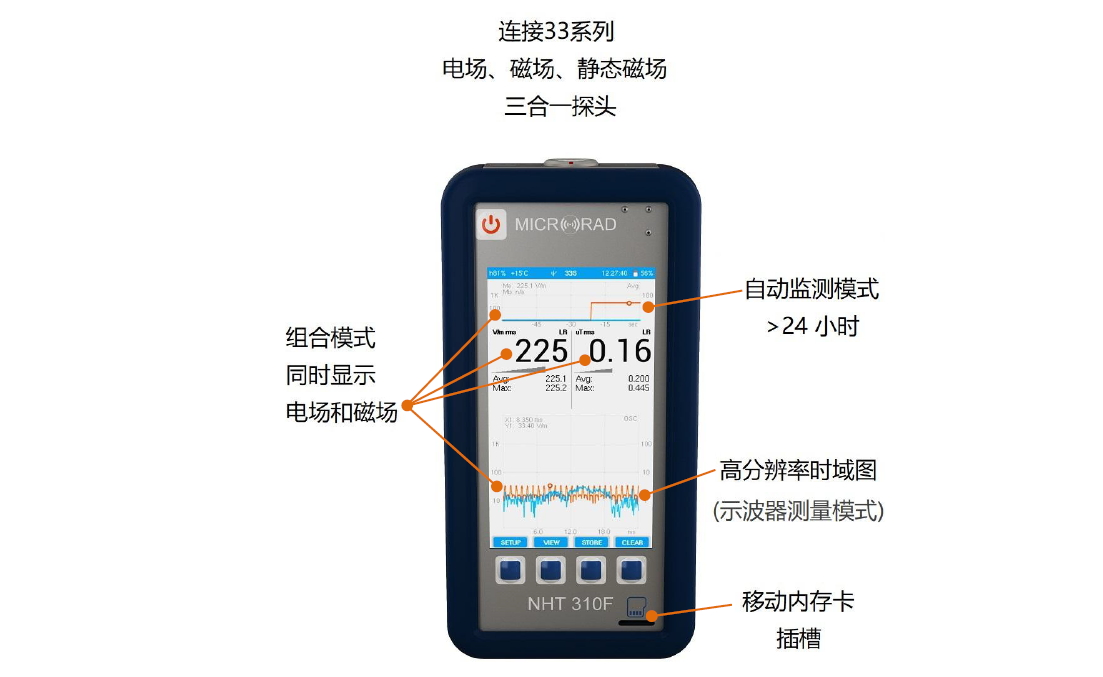

产品特点
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

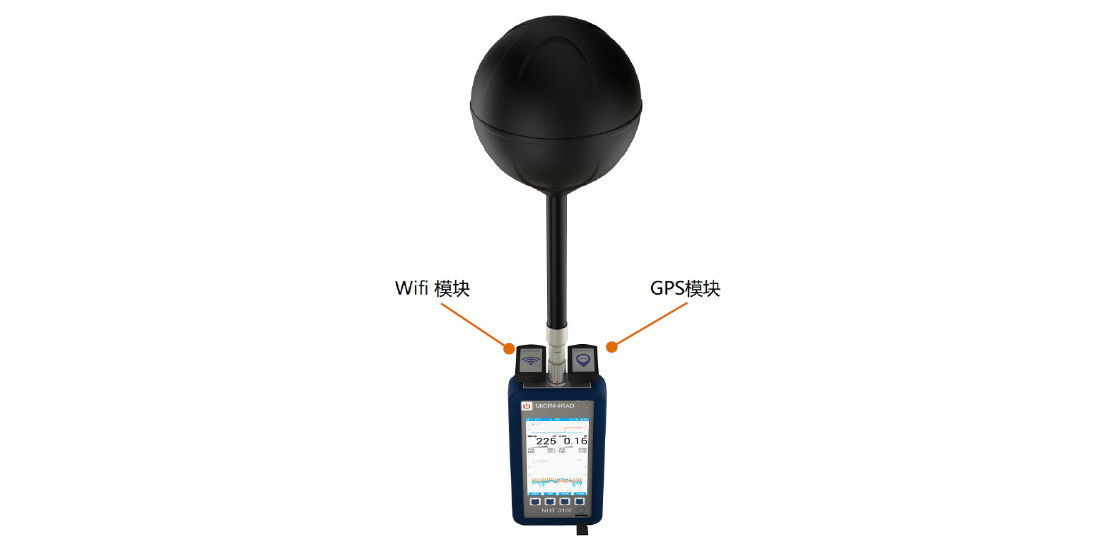

可选
典型应用
Ø 静态磁场(如地球磁场)；
Ø 供电厂、高压输电线、变电站；
Ø 铁路和地面运输系统电力设备的测量；
Ø 工业炉、焊接、回火和干燥设备；
Ø 透热设备和医疗设备(如NMR/MRI)；
|
Microrad微纳德低频电磁辐射分析仪套装PRO 1F装箱信息 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
宽频电磁辐射分析仪NHT 310F参数
|
频 率 |
频率范围 |
DC - 60GHz ； |
|
操作界面 |
显 示 屏 |
4.3寸显示屏（TFT，272 x 480 像素，262k 彩色） |
|
背 光 |
LED背光（自动或手动强度调节，在阳光下可读） |
|
|
输入设备 |
触摸屏和键盘 |
|
|
测量功能 |
测量单位 |
V/m, kV/m, A/m, W/m2, mW/cm2-, uW/cm2, uT, mT, Gauss, % (取决于探头) |
|
显示读数 |
从0.00001到999.999（取决于探头和所选单位） |
|
|
刷新周期 |
每秒4次( 每250 ms 刷新一次读数) |
|
|
结果类型 |
实时RMS ，峰值，3D测量模式(X,Y,Z轴；各向同性) |
|
|
平均时间值 |
可选择移动窗口上1秒 - 24小时RMS的平均值 |
|
|
平均空间值 |
单点保存数据的平均值 |
|
|
最大保持 |
RMS瞬时值可最大保持 |
|
|
组合模式 |
同时显示电、磁场值（33系列探头） |
|
|
时间测量 |
最小（最高500 ns）和最大脉冲宽度测量以及占空比 |
|
|
数据存储 |
测量值时域图，可选：RMS实时或峰值、平均时间值。 窗口长度可以设置为1分钟至48小时 |
|
|
图形功能 |
示 波 器 |
高分辨率的时域图 |
|
标 记 |
图形标记显示所选测量值 |
|
|
触 发 器 |
在示波器模式下，实时RMS峰值超过阈值(也叫临界值，阈值可自定义)触发 |
|
|
数据存储 |
单个/连续存储 |
连续存储模式下，可间隔保存仪器显示的所有数据，间隔时间可设置为1至60秒 |
|
数据存储 |
移动内存卡； 连续存储模式下可存储超过一百万个数据，或在高分辨率模式下可以存储超过200秒 |
|
|
常规参数 |
操作时间 |
> 24小时（关闭背光和外部配件） |
|
充电时间 |
3.5小时 |
|
|
数据接口 |
Micro USB接口连接电脑 |
|
|
内置传感器 |
内置湿度（精度±2%）和温度（精度±0.2°C）传感器 |
|
|
工作温度 |
-10 °C - +50 °C |
|
|
存储温度 |
-20 °C - +70°C |
|
|
湿 度 |
5％至90％，非冷凝 |
|
|
尺 寸 |
170 x 85 x 31 mm (不带探头) |
|
|
重 量 |
650 g（包含内置电池，不包含探头） |
|
|
产 地 |
意大利 |
|
|
配 置 |
标准配件 |
WIFI模块，仪器箱，电源适配器，硅胶保护套，USB连接线，应用软件，操作手册(电子版)， ISO 9001-2015标准，校准证书(IEEE 1309-2013) |
|
选 配 件 |
GPS，光纤，移动电源，校准证书(ISO 17025认证) |
|
探头类型 |
电场探头 |
磁场探头 |
静态磁场探头 |
|
频率范围 |
1Hz – 100KHz |
1Hz – 100kHz |
DC |
|
频率响应类型 |
平坦 |
平坦 |
|
|
测量范围 |
1V/m – 100kV/m |
0.2 µT – 25 mT |
5µT – 60mT |
|
动态范围 |
>60 dB |
>94 dB |
>60 dB |
|
传感器类型 |
电容 |
电磁线圈 |
霍尔线圈 |
|
方向性 |
各向同性 |
各向同性 |
各向同性 |
|
频率响应的平坦度 |
±1dB(10Hz-20kHz) @ 200V/m |
±1dB(10Hz-20KHz) @20 µT |
|
|
线性度 |
±0.5 dB (>200V/m) |
±0.5 dB (>2 µT) |
±1 dB (>50uT) |
|
各项同性的响应 |
±1 dB |
±1 dB |
±1 dB |
|
建议校准周期 |
24个月 |
||
|
工作温度 |
0°C – 40°C |
||
|
尺寸 |
365 x 120 (mm) |
||
|
重量 |
300g |
||
|
产地 |
意大利 |
||
