电磁辐射分析仪

Microrad微纳德全频段电磁辐射分析仪套装PRO 5热门产品

分享:

 适用工作场所、公共环境的工频、高频、超高频及微波电磁辐射测量

适用标准及测量方法:
国家环保总局GB 8702-2014_《电磁辐射防护规定》
国家环保总局HJ/T 10.2-1996_《辐射环境保护管理导则-电磁辐射监测仪器和方法》
国家环保总局HJ/T 10.3-1996_《电磁辐射环境影响评价方法与标准》
国家环保总局HJ 24-2014_《环境影响评价技术导则 输变电工程》
国家环保总局HJ 681-2013_《交流输变电工程电磁环境监测方法(试行)》
国家环保总局HJ 972-2018_《移动通信基站电磁辐射环境监测方法》
国家卫生部GBZ 2.2-2007_《工作场所有害因素职业接触限值》
国家卫生部GBZ/T 189.1-2007_《工作场所物理因素测量第1 部分:30MHz~300MHz 超高频辐射》
国家卫生部GBZ/T 189.2-2007_《工业场所物理因素测量第2 部分:100kHz~30MHz 高频电磁场》
国家卫生部GBZ/T 189.3-2018_《工作场所物理因素测量第3 部分:1Hz~100kHz 电场和磁场》
国家卫生部GBZ/T 189.5-2007_《工作场所物理因素测量第5 部分:300MHz~300GHz 微波辐射》
国家质检检疫总局GBT 18204.1-2013_《公共场所卫生检验方法 第1 部分:物理因素》
欧盟EN 62233-2008《对人体暴露于家用及类似用途电器电磁场的测量方法》
欧盟EN 50500-2008《对人体暴露于铁路电子电气设备环境测量标准》
欧洲有关工人暴露于电磁场下引致的风险要求《2013/35/EU》



Microrad微纳德全频段电磁辐射分析仪套装PRO 5,其测量范围为DC – 6.5GHz,是微纳德推出的一款最新电磁辐射测量套装,集合了最新的技术及制造工艺,并结合高分辨率彩色触摸屏操作界面,可实现高低频电磁辐射测量。

MICRORAD微纳德全频段电磁辐射分析仪套装PRO 5具备自动监测功能(数据自动采集、保存),可通过内置无线模块与手机进行实时控制及数据采集,免去线缆连接的繁琐,并显示在Windows操作系统(PC、平板电脑)和Android设备(智能手机)上,设备可安装SD卡进行数据存储,非常适合用于现场的高低频环境测量,可针对不同环境下的高低频电磁辐射进行精确地测量,即使是在复杂的电磁辐射环境中,仍能实现对静态磁场(如地磁场)、电气化铁道(如磁悬浮列车)、高压输变电系统(如发电厂、高压线、变电站),以及电视塔、广播电台、雷达、运营商通信基站等各类电磁设施的电磁辐射的综合测量。



产品特点

 DC-60GHz主机超宽频率范围

 可选配多种电、磁场测量探头

 1Hz - 1MHz FFT频谱分析测量

 可同时显示电场、磁场强度(33系列探头)

 提供示波器测量模式

 触摸强光显示屏,可在太阳下读数

 Micro SD卡存储数据

 长时间采集,大于24小时的续航时间(背光关闭)

通用Micro USB数据接口

免费Micro专用软件和APP手机远程控制软件

 可选光纤连接

 内置ICNIRP 2010、2013/35/EU等其他国际标准

 可选WIFI远程控制

 集成温度和湿度传感器

可选GPS定位模块

 防触碰开机(屏幕三点确认开机)


典型应用

Ø 静态磁场(如地球磁场);

Ø 供电厂、高压输电线、变电站;

Ø 铁路和地面运输系统电力设备的测量;

Ø 工业炉、焊接、回火和干燥设备;

Ø 透热设备和医疗设备(如NMR/MRI);

Ø 广播电台、电视塔台、通信基站、雷达及其他无线通信系统的电磁辐射测量;



Microrad微纳德全频段电磁辐射分析仪套装PRO 5装箱信息

 NHT 3DL主机

 探头PROBE 33S

 探头PROBE 01E

 电源适配器

 Micro软件和APP手机远程控制软件

 Micro SD卡存储数据

Micro USB数据线

 温度传感器(内置)

 湿度传感器(内置)

 硅胶保护套

 重型包装箱





宽频电磁辐射测量仪NHT 3DL参数

频    率

频率范围

频谱分析模式:1Hz - 1MHz   宽频模式:100kHz – 40GHz

操作界面

显 示 屏

4.3寸显示屏(TFT,272  x 480 像素,262k 彩色)

背    光

LED背光(自动或手动强度调节,在阳光下可读)

操    作

电阻触摸屏和键盘

测量功能

测量单位

V/m, kV/m, A/m, W/m², mW/cm², uW/cm², uT, mT, Gauss, %(与探头有关)

显示读数

0.001-999(取决于探头和测量单位)

刷 新 率

250ms(每秒4次)

测量类型

R.M.S.、Peak(3D或X、Y、Z单轴测量)

时间平均

可选择1s – 24h 的R.M.S.均方根

空间平均

单个采集点数据平均值

内置加权值

ICNIRP 1998、ICNIRP 2010、2013/35/EU、其他国际标准等

最大保持

R.M.S.实时值和最大加权值

组合模式

电场和磁场同时显示 (33 系列)

时间测量

最小(500ns)和最大脉冲宽度测量和占空比计算

图形功能

数据存储

测量结果时间图,可选择:RMS值、peak值、时间平均值、加权指标值、FFT模式某个频点的分量值。

时间窗口长度为1-60分钟。

选频模式

FFT频谱分析模式,频宽 (1 / 10 / 100 / 1000 kHz),1000个点

示 波 器

高分辨率的时域图

标    记

标记显示测量值

触 发 器

在示波器模式下,当R.M.S.、Peak、加权指数值超过阈值条件时促发

数据采集

单点/连续采集

连续采集间隔时间可0.25-60S自定义

高精度采集

高精度采集存储,拷贝到电脑分析数据

计 时 器

可自定义采集数据开始时间和采集数据时长

数据备注

可对每个采集数据进行文本注释

存    储

可插16G Micro SD卡,采集模式下可存储超过200万个数据,或在高分辨率采集模式下存储超过200s的数据(AD转换原始数据)

接    口

数据接口

Micro USB接口连接电脑

电源接口

DC 5.5V

探头接口

即插即用,自动检测,LEMO 连接器

常规参数

电    源

可充电锂电池

操作时间

>24 h(背光关闭及外部配件关闭)

充电时间

3 h

电量显示

百分比显示

内置传感器

内置湿度(精度±2%)和温度(精度±0.2°C)传感器

工作温度

-10 °C - +50 °C

存储温度

-20 °C - +70°C

湿    度

5% - 95% 非冷凝

尺    寸

170 x 85 x 31 mm (单主机)(高x长x 宽)

重    量

650 g(包含内置电池,不包含探头)

配    置

标准配件

电源适配器、硅胶保护套、重型包装箱

选 配 件

内置GPS模块,内置Wifi 模块,光纤模块,充电宝,可升降三脚架

ISO 9001:2015、IEEE 1309-2013/ISO 17025认证证书




低频电磁场探头PROBE 33S参数

探头类型

电场探头

磁场探头

静态磁场探头

频率范围

1Hz – 1MHz

1Hz – 1MHz

DC

频率响应类型

平坦

平坦



测量范围

1V/m – 100kV/m

150 nT – 15 mT

5µT – 60 mT

动态范围

100 dB

100 dB

80 dB

传感器类型

电容

电磁线圈

霍尔线圈

方向性

各向同性

各向同性

各向同性

频率响应的平坦度

±3dB(1Hz-1MHz)

±1dB(10Hz-400kHz)

@ 200V/m

±3dB(1Hz-1MHz)

±1dB(10Hz-400kHz)

@20 µT

±0.5dB(> 50uT)

线性度

±0.5 dB (>200V/m)

±0.5 dB  (>2 µT)

±0.5 dB (>10uT)

各项同性的响应

±1 dB

±1 dB

±1 dB

建议校准周期

24个月

工作温度

0°C – 50°C

尺寸

365 x 120 (mm)

重量

200g

产地

意大利



射频电场探头PROBE 01E参数

频率范围

100KHz – 6.5GHz

频率响应类型

平坦

测量范围


0.2 – 350 V/m (cw)

动态范围

65 dB

传感器类型

二极管偶极子

方向性

各向同性

频率响应的平坦度

±1.5 dB (1 MHz - 3 GHz)

±2.5 dB (3 GHz - 6.5 GHz)

线性度

0.5 dB (2 - 200 V/m)

各项同性的响应

±0.5 dB( @100 MHz )

频率校准

0.1-0.5-1-5-10-27.12-50-100-200-300-400-500-

600-700-800-900-1000-2000-2500-3500-4000-

4500-5000-5500-6000-6500 (MHz)

建议校准周期

24个月

工作温度

0°C - 50°C

尺寸

327 x 60 x (mm)

重量

120g



产品图片

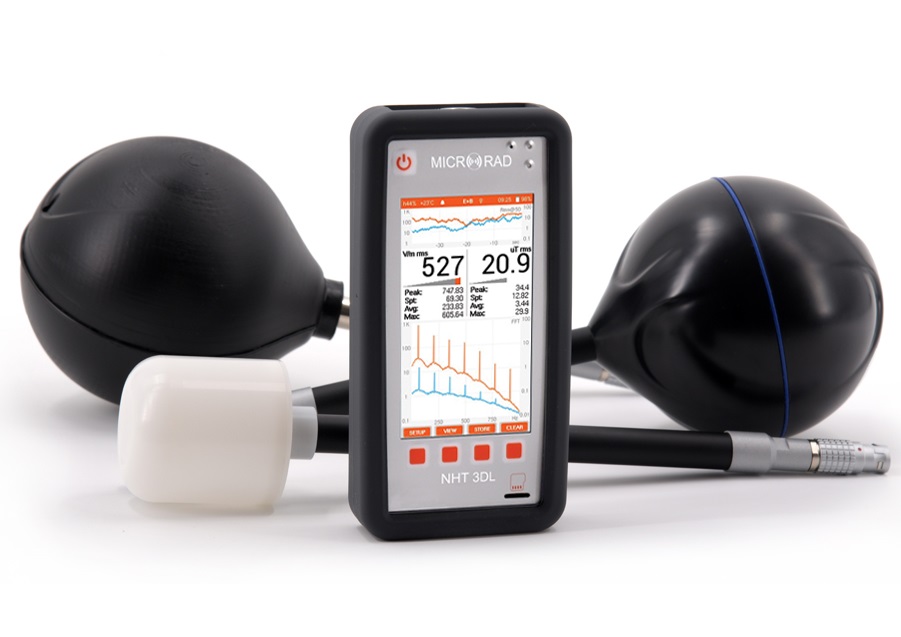

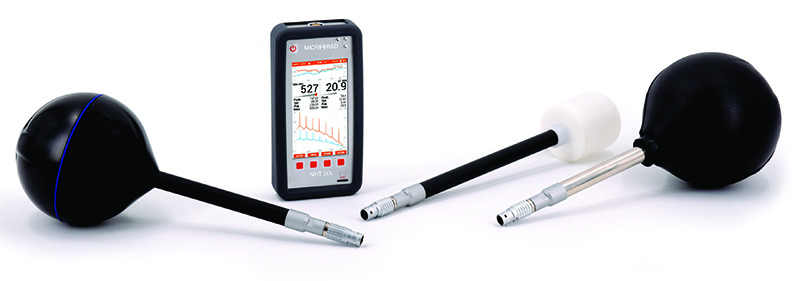

  • Microrad微纳德全频段电磁辐射分析仪套装PRO 5
