Microrad微纳德全频段宽频电磁辐射检测仪PRO 3(DC-6.5GHz)热门产品

分享:

Microrad微纳德全频段宽频电磁辐射检测仪PRO 3

全频段DC~6.5GHz,NHT310+PROBE 33C+PROBE 01E





概述

微纳德全频段宽频电磁辐射分析PRO 3意大利MICRORAD(微纳德)公司针对国内需求特别定制的一款能实现高低频电磁辐射测量的手持便携式设备,可满足现实生活中各种复杂电磁环境下的精确检测要求,非常适用第三方检测单位开展交变电输电电工程、变电站、发电厂、高压线、铁路运输牵引电力运输设备、工业场所工业炉、焊接加热工作场所的等电力相关的低频电场、磁场测定,以及电视塔、广播电台、雷达、运营商通信基站等射频电场、功率密度的测定,并且6.5GHz频率范围满足5G通信基站的频段的电磁辐射测定

微纳德全频段宽频电磁辐射分析PRO 3套装由NHT 310主机、PORBE 33C探头、PROBE 01E探头组成。

微纳德电磁辐射测量仪PRO3的测试操作非常简单,只要打开NHT 310主机并选择好需要测试的探头,连接探头开机后主机会自动识别探头,即可进行低频电场、磁场或射频微波的电磁辐射测量读数,无需专用的工程师即可完成测量操作,通过主机可以切换测量单位,现场测试可单次存储测量数据,或设定监测时长连续监测,通过配套软件到处excel数据到电脑。

微纳德PRO 3适用标准

适用工作场所、公共环境的工频、高频、超高频及微波电磁辐射测量

国家环保总局GB 8702-2014_《电磁辐射防护规定》

国家环保总局HJ/T 10.2-1996_《辐射环境保护管理导则-电磁辐射监测仪器和方法》

国家环保总局HJ/T 10.3-1996_《电磁辐射环境影响评价方法与标准》

国家环保总局HJ 24-2014_《环境影响评价技术导则 输变电工程》

国家环保总局HJ 681-2013_《交流输变电工程电磁环境监测方法(试行)》

国家环保总局HJ 972-2018_《移动通信基站电磁辐射环境监测方法》

国家卫生部GBZ 2.2-2007_《工作场所有害因素职业接触限值》

国家卫生部GBZ/T 189.1-2007_《工作场所物理因素测量第1部分:30MHz~300MHz超高频辐射》

国家卫生部GBZ/T 189.2-2007_《工业场所物理因素测量第2部分:100kHz~30MHz高频电磁场》

国家卫生部GBZ/T 189.3-2018_《工作场所物理因素测量第3部分:1Hz~100kHz 电场和磁场》

国家卫生部GBZ/T 189.5-2007_《工作场所物理因素测量第5部分:300MHz~300GHz微波辐射》

国家质检检疫总局GBT 18204.1-2013_《公共场所卫生检验方法 第1部分:物理因素》

欧盟EN 62233-2008《对人体暴露于家用及类似用途电器电磁场的测量方法》

欧盟EN 50500-2008《对人体暴露于铁路电子电气设备环境测量标准》

微纳德PRO 3典型应用

工业炉、焊接系统、射频加热、回火等工业设备的电磁场测量

透热、医疗、射频发射、NMR(核磁共振)等设备的电磁场测量

发电厂、高压线、变电站及相关系统的工频电磁场测量

广播电台、电视塔台、通信基站、雷达及其他无线通信系统的电磁辐射测量

铁路和地面运输系统牵引电力设备低频电、磁场测量(EN 50500)

电磁炉、微波炉、电风扇、手机等家用电器的电磁场或电磁辐射检测(EN 62233)



微纳德PRO 3产品特点

套装DC-6.5GHz超宽带测量范围                集静态磁场及高低频电、磁场测量

可选配多种电、磁场及电磁场测量探头    21504条的连续采样数据记录

72小时电池续航时间(背光关闭       30小时连续数据采样记录时间(5s间隔)

坚固的镁铝合金外壳                                     多线程监测和日志记录功能

集成温度传感器和GPS                                 免费Microlink专用软件,分析测量数据

X,Y,Z 三轴模拟输出                               提供光接口 / USB接口

微纳德PRO 3装箱信息

NHT 310主机      PROBE 33C探头    PROBE 01E探头

GPS接收机(内置)      温度传感器(内置)

USB/光口转换器           光纤电缆(10m)

电源适配器          锂电池      Microlink 软件

用户手册             重型仪器箱

微纳德PRO 3多线程监控和数据记录功能介绍

1)单点存储数据:通过主机“STORE SINGLE键随时保存单点测量数据,最多可保存432组单点数据,数据包含当前测量的主机信息、探头信息、日期、时间、GPS坐标、环境温度、X/Y/Z单轴测量值、实时场强值、平均值、最大值、单位等信息。

2)长期监测存储数据:通过主机组合键“SHIFT”+“MONIT”功能,倒计时结束后开始存储数据,时间间隔默认是5S(可通过软件设置间隔时间),每组数据包含8个数据项,最高可保存21504组数据。此功能非常适合对低频率的电磁波(如高压输变电线路、变电站等)进行长期监测,可帮助用户观察这些低频率的电磁波对环境的长期影响。用户可通过按任意键退出此模式或存满自动退出。

3)实时远程控制:NHT 310集成有光纤输出端口和PC端Microlink远程控制软件,此功能适合用户测量过程中有效避免其它任何干扰因素对测量结果的影响(比如工频电场强度测量、电波暗室里的EMC测试等等)。软件具备完整的NHT 310显示单元,可同时显示测量值及历史测量数据曲线。另外,通过软件可随时将仪器中保存的数据下载到PC进行更高级的分析。

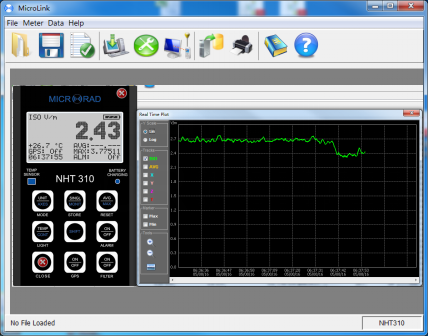

微纳德Microlink软件介绍

Microlink软件是官方标配的一款功能强大的控制和数据处理软件,显示界面简洁、直观,通过软件用户可以轻松实现对NHT 310的远程控制和数据读取和存储。

Microlink软件具备完善的远程控制功能,用户可以通过NHT 310的光纤接口使用光缆连接电脑,使用Microlink软件的远程控制功能,这样可以最大限度地减少人为干扰对测量结果的影响。

用户可以通过Microlink软件将NHT 310内存中保存的测量数据(包括:ISO各向同性值、X/Y/Z单轴值、最大值、时间平均值、湿度值、GPS坐标值、日期、时间和所使用的探头数据)以Excel表格形式下载到电脑上,利用Microlink软件完善、强大的数据分析功能,用户可以绘制各种数据图表,以及进行更详尽的评估。

用户还可以通过Microlink软件配置NHT 310的参数和进行固件升级

Microlink软件主要功能

  1. 实时远程控制NHT 310
  2. 测量数据下载和显示
  3. 图形化数据显示
  4. 图形查看最大、最小场强值
  5. 图形查看X/Y/Z单轴场强值
  6. 图形查看实时值,平均值
  7. 设置NHT 310的参数
  8. 数据到处(Excel)
  9. NHT 310固件升级

产品图片

  • Microrad微纳德全频段宽频电磁辐射检测仪PRO 3(DC-6.5GHz)
  • Microrad微纳德全频段宽频电磁辐射检测仪PRO 3(DC-6.5GHz)
  • Microrad微纳德全频段宽频电磁辐射检测仪PRO 3(DC-6.5GHz)

微纳德PRO 3规格参数

NHT 310主机

微纳德NHT 310规格参数

设备类型

低频辐射测量仪

品牌

Microrad微纳德

频率范围

DC ~ 40GHz

显示屏

参数

类型

半透半反式LCD,单色

尺寸

6.4x3.5cm,128*64图形点阵

背光

白光,关闭 / 10s / 常开

刷新率

200ms

测量参数

测量单位

mW/cm²,  W/m², V/m, A/m, Tesla

测量类型(各向同性、RSS)

实际值 (ACT)、最大值 (MAX)、平均值 (AVG)

测量类型(X-Y-Z模式)

Actual X,Y,Z

移动平均值

可设置6 -192分钟的平均值

可长时间监测后数据处理6分钟-24小时的平均值

空间平均值

离散

接口

光接口

全双工

探头接口

即插即用,自动检测,LEMO 连接器

内存规格

内存容量能够存储21,504条采样数据,432条单点数据

GPS

集成式(可开关控制)

集成式(可开关控制)

Microlink(操作系统:Windows XP, 7,8, Vista)

电源

碱性可充电镍氢电池,电池尺寸4*AA

续航时间

约72小时(背光关闭)

充电时间

4小时

电池电压(显示)

柱状图,四电压等级

工作温度

-10℃ ~ +50℃

存储温度

-20℃ ~ +70℃

充电温度

0℃ ~ +40℃

湿度

5% ~ 95% 非冷凝

尺寸

160*98*30 mm(单主机)

重量

500g(包含内置电池,不包含探头)

产地

意大利



PROBE 33C探头

探头类型

电场部分

磁场部分

静态磁场部分

频率范围

1Hz ~ 100KHz

1Hz ~ 100KHz

DC

频率响应类型

平坦

平坦

-

测量范围

1 V/m ~ 100 kV/m

0.2 μT ~ 25 mT

5 μT ~ 60 mT

动态范围

60 dB

94 dB

60 dB

传感器类型

电容

电磁线圈

霍尔线圈

方向性

各向同性

各向同性

各向同性

频率响应平坦度

±1 dB (10Hz ~ 20kHz

@ 200V/m

±1 dB (10Hz ~ 20kHz

@20 µT

-

线性度

±0.5 dB(200V/m)

±0.5 dB (2 μT

±1 dB (50 μT

各向同性响应度

±1dB

±1dB

±1dB

建议校准周期

24个月

工作温度

0°C ~ 40°C

尺寸

365 x 120 mm

重量

300g

产地

意大利

微纳德Microrad电磁场探头PROBE 33C,是一款三合一功能的三维电磁场探头,包含低频电场探头、低频磁场探头、静态磁场探头测试功能,对应三维(x&y&z)空间的分量都可单独地在探头输出,配合微纳德Microrad宽频电磁辐射频谱分析主机可以测量各向同性的低频交变电磁场强度以及静态磁场强度。

搭配NHT 310主机,能够实现对公共电磁环境控制限值(GB 8702-2014)以及工作场所有害因素职业接触限值(GBZ 2.2-2007)中低频磁场的检测与分析。

也完全符合国家卫生部GBZ/T 189.3-2018_《工作场所物理因素测量第3部分:1Hz~100kHz 电场和磁场》的标准要求。



PROBE 01E探头

微纳德PROBE 01E规格参数

频率范围

100 KHz ~ 6.5 GHz

频率响应类型

平坦

测量范围

0.2 ~ 350 V/m (cw)

动态范围

65 dB

传感器类型

二极管偶极子

方向性

各向同性

频率响应平坦度

±1.5 dB (1 MHz ~ 3 GHz)

±2.5 dB (3 GHz ~ 6.5 GHz)

线性度

0.5 dB (2 ~ 200 V/m)

各向同性响应度

±0.5 dB( @100 MHz )

频率校准

0.1-0.5-1-5-10-27.12-50-100-200-300-400-500-600-700-

800-900-1000-2000-2500-3500-4000-4500-5000-5500-6000-6500 (MHz)

建议校准周期

24个月

工作温度

0°C ~ 50°C

尺寸

327 x 60 mm

重量

120g

产地

意大利

微纳德Microrad射频电场探头PROBE 01E, 是一款三维电场探头,探头包含三个正交、带有检波二极管的偶极子天线,可分别响应空间各个部分,并单独用于探头输出,

搭配微纳德宽频电磁辐射分析仪主机可测量各向同性的电场强度。

       搭配NHT 310或NHT 3D主机,实现对公共电磁环境控制限值(GB 8702-2014)以及工作场所有害因素职业接触限值(GBZ 2.2-2007)的射频信号进行检测与分析。
